详细概述：

概述

1.1 用途
OCT-600型全自动变频式蔬菜脱水机使用于各类蔬菜产品去除表面水分，是蔬菜加工行业制作脱水蔬菜较理想的加工设备。
1.2 特点
该机以蔬菜类加工物料所需的技术参数为依据，应用变频技术和光电传感技术实现了工作时间，工作转数以及启动，停止的控制；具有运转安全可靠、操作简单、噪声低等显著特点。
传动控制系统由高品质变频调速器及光电传感器等控制元件组成，运转时间、运转速度调整方便，传动可靠，单运转速度应在本机允许的范围内调整，高转速为1200rpm.

结构特征与工作原理

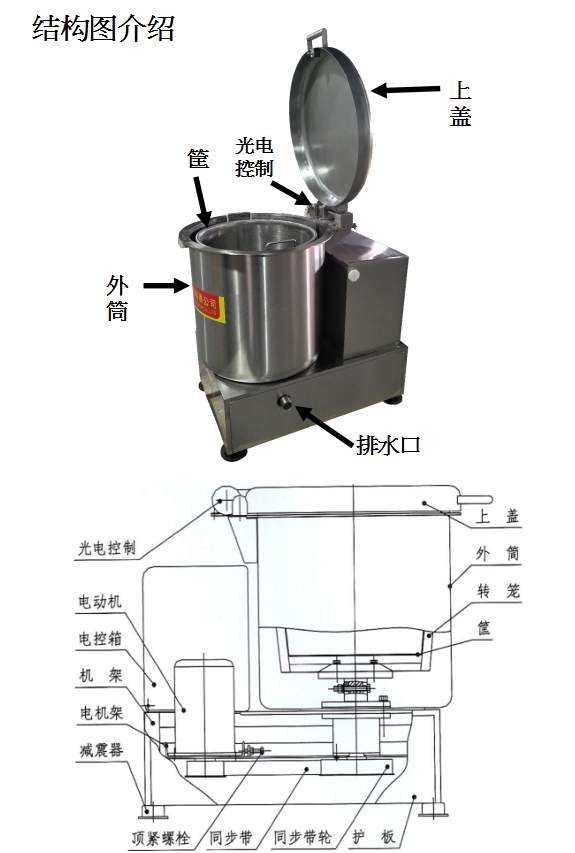

2.1 主要结构：本机主要由机架、外桶、转笼、筐、上盖机电器部分组成。
2.2工作原理：将物料均匀的装入筛筐内摊平，放进转笼内，合上上盖，机器自动开始工作，转笼运转的离心力使筐内物料的水分甩出筐外，有排水口排出。

技术参数
生产能力：600kg/h
电机功率：YTPS90S-4 1.1KW
额定电压：220V
额定频率：50Hz
防水等级：1PX1
同步带：510 H 150

尺寸、重量

4.1 外形尺寸：970×590×890mm
4.2 机器重量：140kg

操作使用

5.1 操作前的准备
5.1.1 操作人员可根据物料的比重大小，脱水物料含水程度确定工作的运转时间和运转速度以及每筐的装载量大小。一般所装填的物料不应超过整个筐高度的3/4，装料限量15kg.
5.1.2 打开机盖，合上机外电源开关。
5.2 操作
5.2.1 将额定物料装入筛筐内，物料应均匀，不得有明显偏置堆积现象。
5.2.2 将框放置于转笼内。
5.2.3 合上上盖，机器即自动运转一个周期，然后自动制动停止。
说明：如果机器在运转过程中产生剧烈振动现象，应打开上盖，机器自动停止运转后，将物料均匀，摊平或找出振动原因解决后，在盖上上盖，机器自动开机工作。

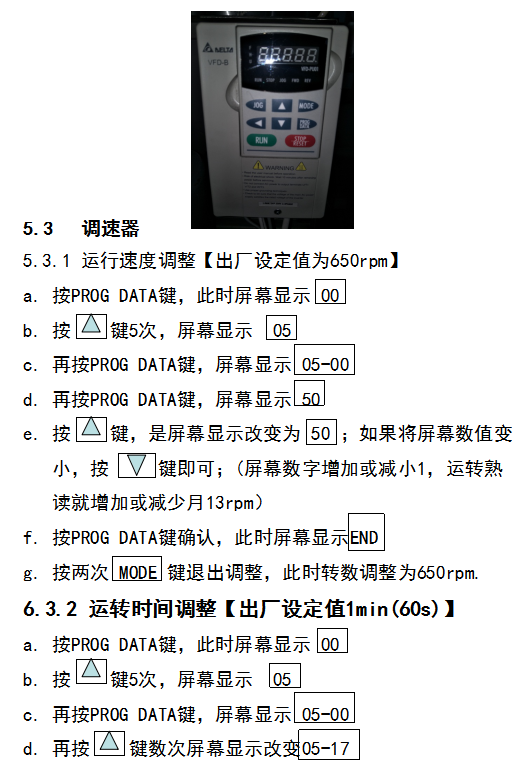

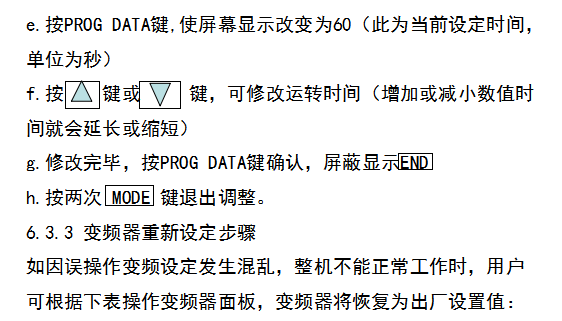

顺序号	参数代号		出厂设定		参数功能
	代号	操作参考	设定值	操作参考
1	00-02	6.3.2a、c、d	09	6.3.2e、f、g、h	恢复变频器初始设定
2	00-05	6.3.2a、c、d	13	6.3.2e、f、g、h	设定值计算即13rpm/Hz
3	01-00	6.3.2a、b、c	83	6.3.2e、f、g、h	限定高平率
4	02-01	6.3.2a、b、c、d	01	6.3.2e、f、g、h	外部端子控制
5	03-00	6.3.2a、b、c	01	6.3.2e、f、g、h	风扇控制
6	04-09	6.3.2a、b、c、d	14	6.3.2e、f、g、h	M16知道程序运转运行
7	05-00	6.3.1	50	6.3.2e、f、g、h	一段速度（可调整转速）
8	05-15	6.3.2a、b、c、d	01	6.3.1	运转一次停止
9	05-16	6.3.2a、b、c、d	00	6.3.2e、f、g、h	电机正转
10	05-17	6.3.2	60	6.3.2e、f、g、h	周期时间

安装调试

6.1 将机器放置在坚实干燥、通风的水平地面上，确保机器工作平稳、可靠。
6.2 检查筐及转笼内是否有异物并清理干净，以免工作过程中损坏电机。
6.3 本机使用的电压为220V，确定电源电压与本机使用电压相符合，进线前应在机体外装设电源开关。
6.4将电源软线伸长，把带有接地符号的线芯可靠接地，把其余两条线芯分别接到全级断开大开距电源开关上；电源线与机器的进出线部位应固定密封，以防漏水、漏电现象发生。
6.5 检查一下位于上盖后部的光电控制探头，其正确位置为对准上盖铰链左侧的随动圆盘通孔，与随动圆盘的间距为5-7mm，检查无误，合上电源开关，合好上盖空载试运转，各部位无异常，待故障排除后，方可试机
6.6 机器空车运转时不应有冲击振动或不正常的声音，否则应先开上盖，停机切断电源进行检查，待故障排除后，方可工作。
6.7 工作前把排水口连接排污管对准地面上的排污地漏口。
6.8 在出厂时对本机工作运转速度，工作时间等已进行了预设，工作转速预设为650rpm,运转一个工作循环的时间预设为1min(60秒），用户可根据使用情况和要求做必要调整，但不应超过主轴额定高转速1200rpm。

安全保护装置及注意事项

7.1 由于机器是在较湿的环境中工作，所以应保证机器可靠接地，这要有用户的电器专业人员完成。
7.2 本机的电机控制元件，用户不得自行拆装，超出一般工作范围的运转速度，时间的调整，应经公司技术人员的同意，否则因此产生的问题有用户自行负责。
7.3 本机的知道话成都较高，运行可靠，所以在操作时减轻了操作人员的劳动强度，但是，在运行时应有人随时进行监控操作，以免发生意外。
7.4 机器运转中，应注意保持排水口的通畅，当有杂物堵塞排水口时应及时清理，以免影响工作。
7.5 较长时间停机，应将电源开关断开。
7.6 机器运转中，不要进行任何形式的维护和保养，以免造成人身伤害。

保养维修

8.1每次用完后，应对机器各相关部位认真清洁一次，确保饮食卫生，清洁时，不得用锐器刮转笼及外筒表面，电器里面的电机及电器元件应注意防水，防潮，因此不得用喷水管直接冲洗机器。
8.2 工作一段时间后，传动带有可能松脱，应注意听到异常响动是检查并拉紧传动带（拆下前后护罩，调整电机家螺栓与顶紧螺栓。）
8.3 应经常检查各连接的使用状况及电控箱的密封，注意防水，防松，及时检查紧固，特别在发生异常传动时更加注意。

常见故障分析与排除

故障现象	产生原因	排除方法
转笼运转速度与调整速度不符	筐内物料超重	停机并取出筐，减少物料
运转中产生剧烈振动	物料分布不均引起的偏重	打开上盖，摊平物料
转笼运转时打顿或不转	1.同步带太松或磨损严重 2.电源电压太低	1.调整电机架螺栓或更换同步带 2.实测电压

技术参数：

尺寸：970*590*890(mm)

电压：220V

功率：YTPS90S-4 1.1KW

机器重量：140kg

产量：600kg/h

产品用途：

适用于各类蔬菜产品去除表面水分，是蔬菜加工行业制作脱水蔬菜较理想的加工设备。

产品特点：

1. 以蔬菜类加工物料所需的技术参数为依据，应用变频技术和光电传感技术实现了工作时间，工作转数以及启动，停止的控制；具有运转安全可靠、操作简单、噪声低等显著特点。

2. 传动控制系统由高品质变频调速器及光电传感器等控制元件组成，运转时间、运转速度调整方便，传动可靠，单运转速度应在本机允许的范围内调整，高转速为1200rpm。
